榆神榆橫2×350MW熱電聯產工程間接空冷工程

榆神榆橫2×350MW熱電聯產工程間接空冷工程

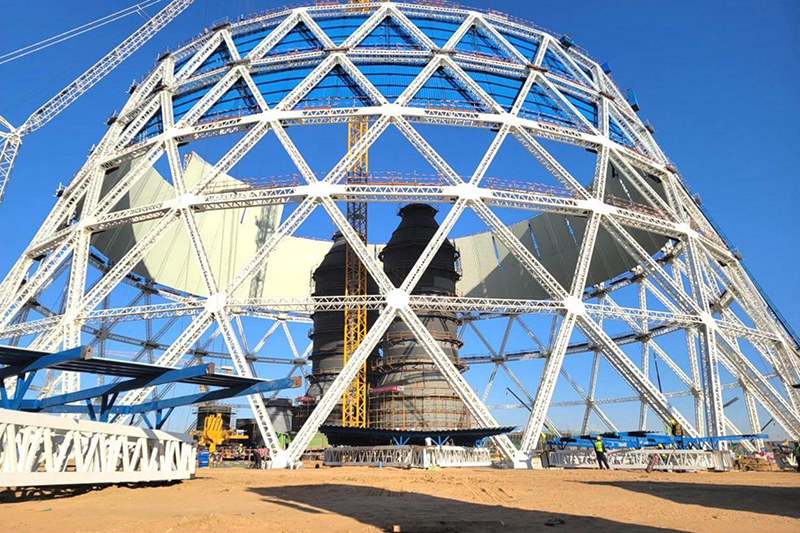

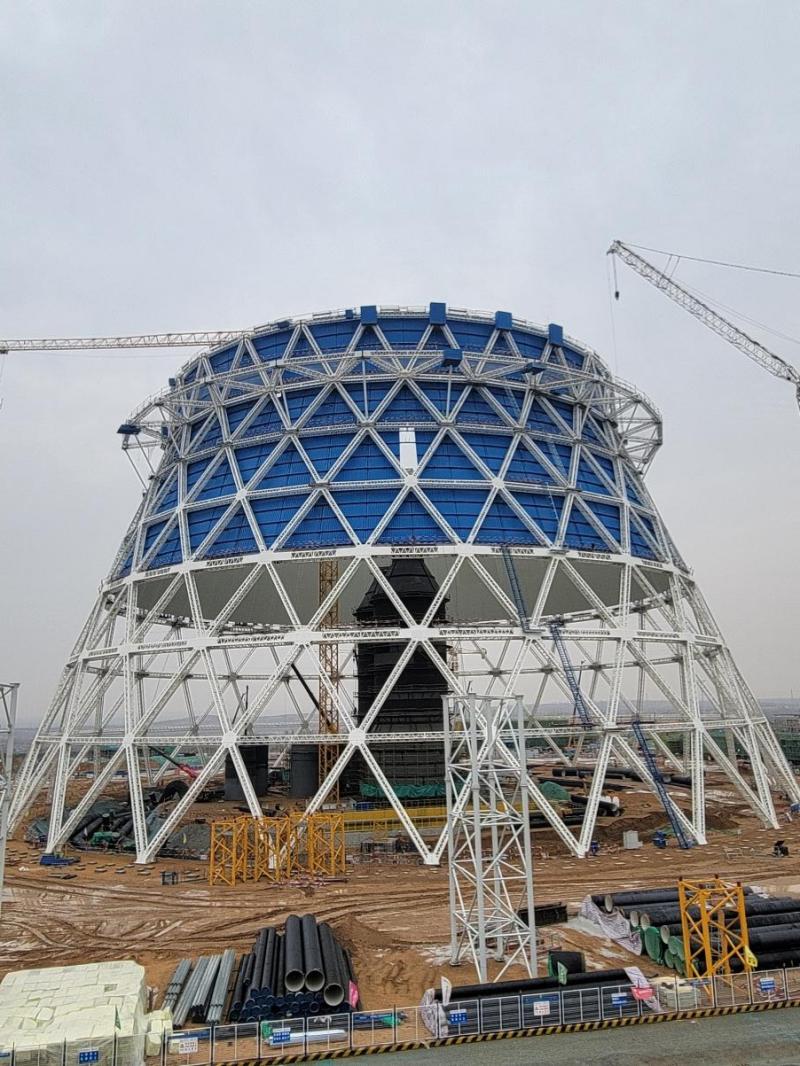

榆神榆橫2×350MW熱電聯產工程間接空冷系統工程位于陜西省榆林市榆橫工業園區內。本工程設計為雙機共用1座間冷塔,間冷塔為全鋼結構,結構形式是由“錐體+展寬平臺+圓柱體+加強環”四部分組成。錐體共6層,高度63.6m,底部直徑133.5m。展寬平臺1層,采用桁架結構。上部圓柱塔體共12層,高122.4m,直徑86.5m(蒙皮內置),間冷塔總高度187m。加強環共4層,分別位于6層、10層、14層、17層橫梁位置,加強環放置于塔體外部。每層結構均是由26個鋼三角合攏組成。

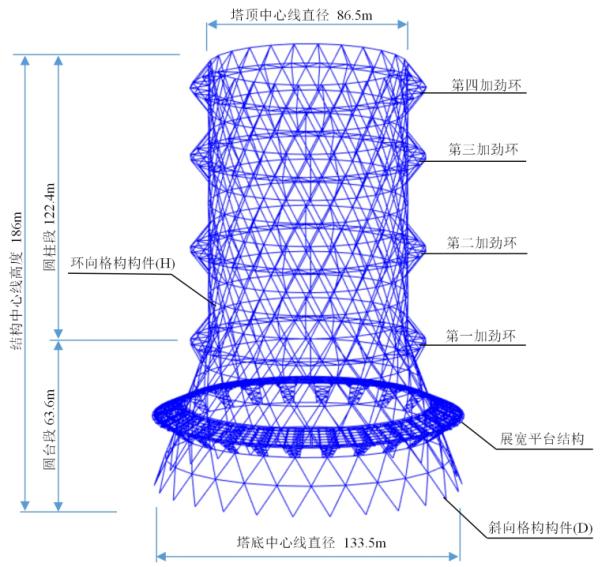

二、鋼結構間冷塔的結構形式及尺寸

塔高:186m                      塔筒出口外徑:86.5m

塔底部直徑:133.5m              錐段高度:63.6m
